Faucon de poids Support d'étalonnage pour le testeur de frein à rouleaux

Cartesykj Manomètre de poids Support d'étalonnage pour le testeur de frein à rouleaux

Vue d'ensemble du produit

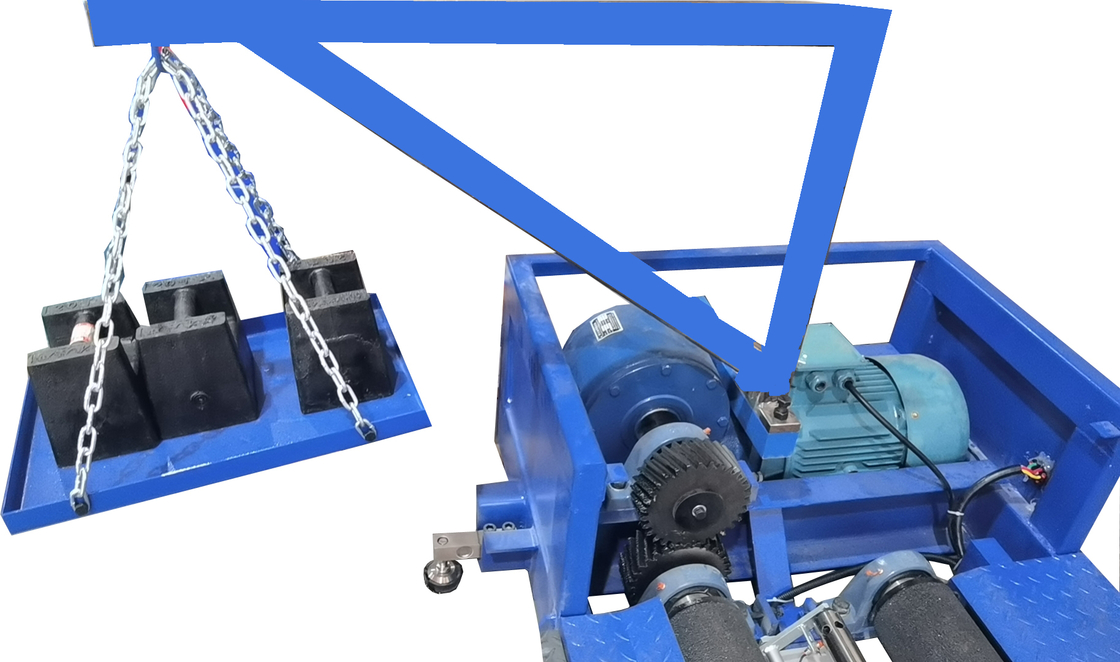

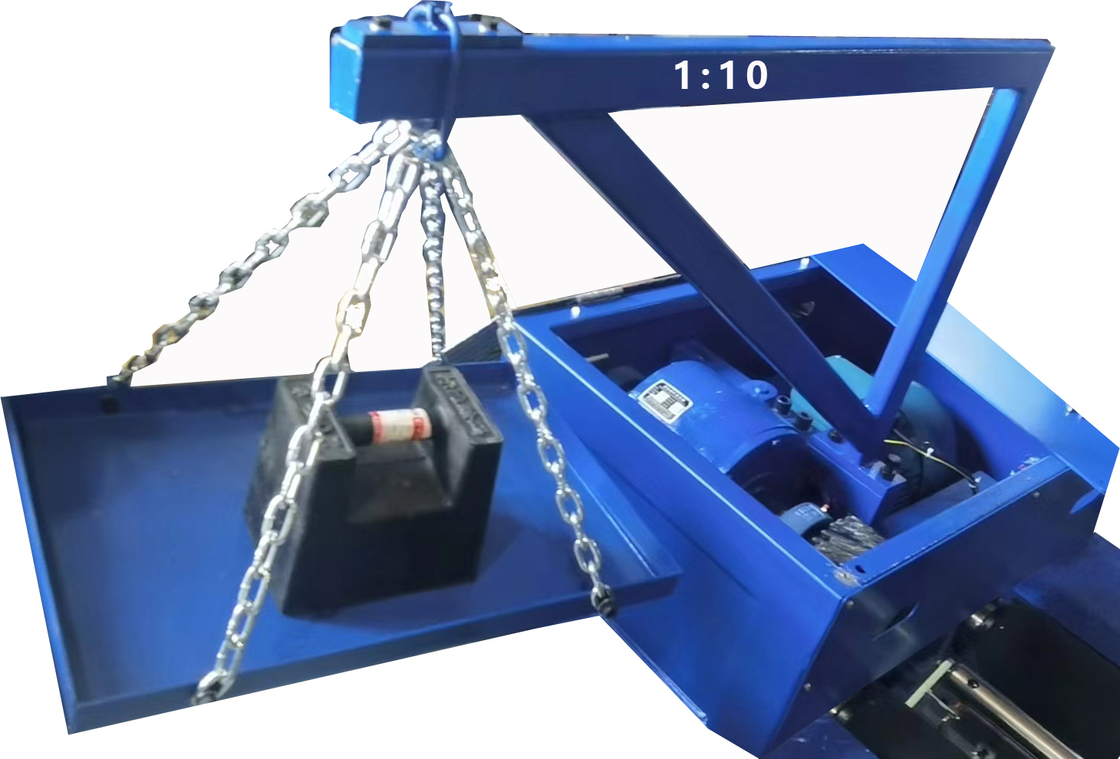

Le support d'étalonnage de mannequin de poids est un dispositif de support spécialisé conçu pour être utilisé avec des mannequins de poids standard lors de l'étalonnage des testeurs de freins à rouleaux.Il assure le placement précis et stable des charges de poids sur les rouleaux d'essai pour simuler les charges réelles sur les essieuxCe support est essentiel pour appliquer des charges constantes et répétitives sans endommager l'équipement ni compromettre la sécurité.

Principales caractéristiques:

Compatible avec différents types de mannequins de poids (par exemple, blocs de 100 kg, 200 kg)

Structure en acier durable avec traitement de surface antidérapant

Facile d'alignement avec les centres de rouleaux

Conception réglable ou à position fixe pour différentes tailles de rouleaux ou pistes d'essai

Équipés de serrures de sécurité, de poignées ou de fentes de guidage pour un fonctionnement sûr et efficace

Comment l' utiliser
1. Préparation

Éteignez le testeur de frein à rouleaux et assurez-vous que les rouleaux sont propres et secs.

Confirmer que le testeur de rouleaux est en mode d'étalonnage ou de maintenance.

2Mettez le support.

Placer le support d'étalonnage au-dessus ou à côté des rouleaux conformément à la conception du système d'essai.

Assurez-vous que le support est bien fixé et ne déplace pas pendant l'application du poids.

3Chargez le mannequin.

Placez soigneusement le mannequin de poids indiqué (par exemple, équivalent à 500 kg en blocs modulaires) sur le support.

Aligner le mannequin sur le centre de la zone de contact du rouleau pour simuler la charge de l'essieu.

4Commencez le test d' étalonnage.

Activer le programme d'étalonnage du testeur de rouleaux.

Le système détecte la charge simulée sur l'essieu et la réponse de la force de freinage.

Enregistrer la force de freinage et la comparer aux valeurs attendues en fonction de la charge connue.

5. Analyser et ajuster

Si des écarts sont observés au-delà de la tolérance autorisée (par exemple, ± 3% d'écart de force), les capteurs de force ou les paramètres de mise à l'échelle du logiciel doivent être réétalés en conséquence.

Répétez le test pour confirmer la consistance.

Pourquoi l'étalonnage est nécessaire
1. Assurer la précision des essais de freinage
Les testeurs de freins à rouleaux évaluent la force de freinage de chaque essieu. L'étalonnage à l'aide de poids standard garantit que les capteurs mesurent correctement la force de freinage par rapport à la charge de l'essieu,prévenir les résultats de faux pass/échec.

2. Répondre aux exigences légales et réglementaires
De nombreuses normes nationales d'inspection des véhicules (par exemple, GB21861 en Chine, EU 2014/45) exigent une vérification périodique de la précision de la mesure de la force de freinage.L'utilisation de mannequins et de supports de poids calibrés assure la conformité.

3. Valider la linéarité et les performances des capteurs
L'étalonnage avec des charges connues permet de détecter toute dérive, non-linéarité ou biais mécanique dans les capteurs ou le logiciel de l'essai de freinage, assurant ainsi la stabilité à long terme de la mesure.

4. Renforcer la fiabilité et la traçabilité des tests
Un étalonnage correctement documenté à l'aide de poids et de supports certifiés fournit des preuves traçables des performances du système.,et les dossiers d'assurance qualité.

Kit recommandé
1 × Poids du support d'étalonnage du mannequin (en acier, de type réglable/fixé)

1 × Ensemble de mannequins de poids (blocs configurables de 100 kg à 500 kg)

1 × Manuel d'instructions d'étalonnage

1 × Fiche de relevé d'étalonnage (format Excel ou imprimé)

Facultatif: Certificat de vérification de la charge certifiée
