Aperçu du produit

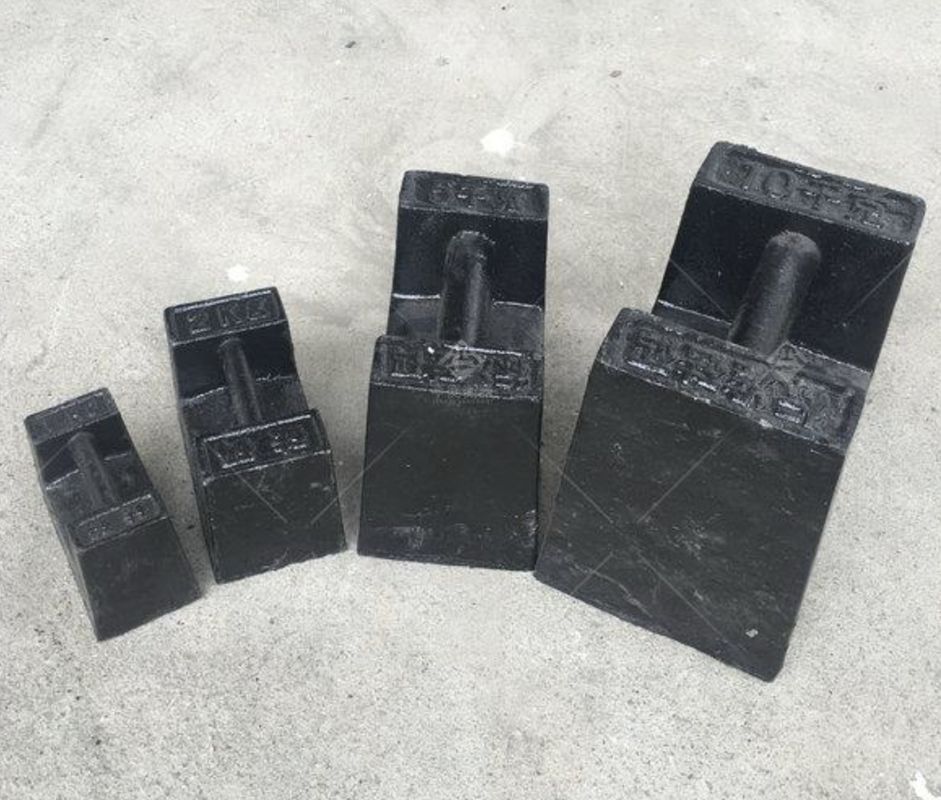

Le mannequin de poids est un dispositif de chargement standard spécialement conçu pour l'étalonnage des testeurs de performance de suspension. Il est généralement constitué de blocs métalliques haute densité avec un poids précis et une structure stable. Ce dispositif simule la répartition réelle du poids du véhicule et fournit une charge verticale standardisée lors de l'étalonnage des systèmes de test de suspension (tels que les testeurs d'amortisseurs ou les plates-formes de chargement dynamiques).

Principales caractéristiques du mannequin de poids Cartesykj :

Haute précision (erreur typique < ±1%)

Traitement de surface résistant à la corrosion

Configuration modulaire pour différentes simulations de charge par essieu (par exemple, blocs de 100 kg, 200 kg, 250 kg)

Équipé de poignées de manutention et de rainures de positionnement pour la sécurité et l'efficacité

Comment utiliser

1. Préparation

Assurez-vous que le testeur de suspension est dans son état initial zéro et que le mode d'étalonnage est prêt.

Dégagez la zone de test de tout débris pour assurer un mouvement fluide de la plate-forme de test.

2. Installer le mannequin de poids

Selon la configuration de la charge par essieu du véhicule simulé (par exemple, 600 kg pour l'essieu avant, 400 kg pour l'essieu arrière), placez le nombre correspondant de blocs de poids uniformément sur la zone désignée de la plate-forme de test.

Assurez-vous que les mannequins sont positionnés symétriquement pour éviter le chargement décalé.

3. Démarrer le test

Lancez le programme de test de suspension pour simuler la réponse à la charge du véhicule.

Enregistrez les lectures du système telles que la force verticale, la réponse au déplacement ou le coefficient d'amortissement.

4. Comparer et étalonner

Comparez la sortie du système avec le poids réellement appliqué pour déterminer s'il existe un écart.

Si l'écart dépasse la tolérance autorisée, ajustez la mise à l'échelle du logiciel, les paramètres d'étalonnage du capteur ou les paramètres de contrôle.

Pourquoi l'étalonnage est-il nécessaire

1. Assurer la précision et la fiabilité des données

Les tests de performance de la suspension sont essentiels pour évaluer le confort et la sécurité du véhicule. Les systèmes non étalonnés peuvent conduire à des jugements incorrects sur l'état de la suspension et affecter les résultats de l'inspection finale.

2. Se conformer aux normes nationales ou industrielles

Les normes telles que GB/T 21291 de la Chine exigent que les équipements de test de suspension disposent d'un mécanisme d'étalonnage vérifié, avec des marges d'erreur acceptables (généralement inférieures à ±2%).

3. Détecter la dérive du capteur, la non-linéarité et le retard de réponse

Le chargement avec un mannequin de poids permet aux utilisateurs de vérifier si la sortie du capteur correspond linéairement à la charge réelle et aide à vérifier la stabilité et la répétabilité du capteur.

4. Préparer les rapports de certification ou d'inspection

Lors de l'inspection annuelle, des audits gouvernementaux ou de l'acceptation des clients, l'étalonnage du mannequin de poids fournit une preuve documentée de la précision du système, renforçant la confiance des clients et la crédibilité du produit.

Kit d'étalonnage recommandé

1 × Ensemble de mannequins de poids standard (par exemple, blocs modulaires de 100 kg, 200 kg)

1 × Coussin de positionnement pour l'alignement de la plate-forme

1 × Manuel de procédure d'étalonnage

1 × Feuille d'enregistrement d'étalonnage (format Excel ou papier)

Optionnel : 1 × Balance numérique de haute précision (pour la vérification du poids)
