Indicateur à cadran pour l'étalonnage des testeurs de dérive latérale
Aperçu du produit

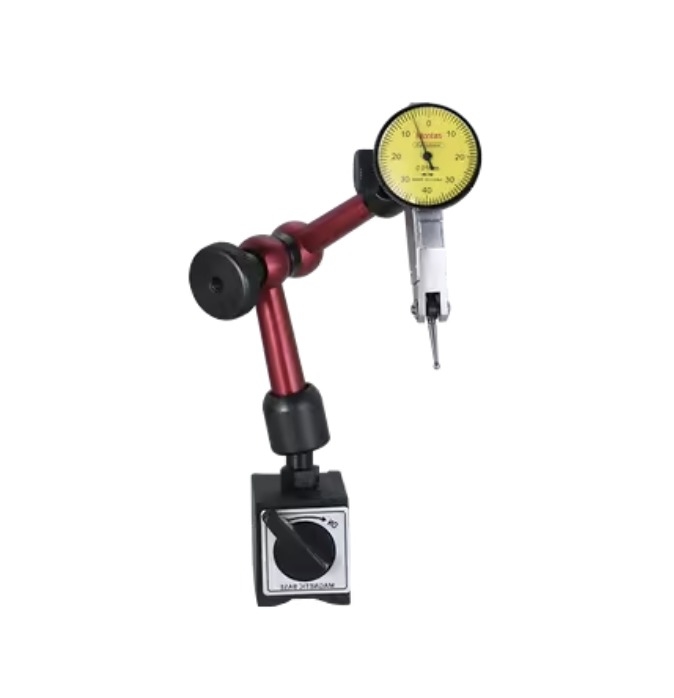

Un indicateur à cadran est un outil de mesure de déplacement mécanique de haute précision couramment utilisé pour l'étalonnage des testeurs de dérive latérale. Il mesure le léger déplacement latéral de la plaque de dérive sous des conditions de charge statique, permettant aux utilisateurs d'évaluer si le testeur présente des erreurs de décalage et de vérifier la précision des sorties du capteur. Il est généralement utilisé en combinaison avec des plaques d'étalonnage standard, des plates-formes d'étalonnage ou des dispositifs coulissants.
Pourquoi l'étalonnage est-il nécessaire
Assurer la précision des tests
Les testeurs de dérive latérale sont utilisés pour évaluer l'état de l'alignement des roues avant d'un véhicule (par exemple, l'angle de pincement ou le carrossage). Des résultats de test inexacts peuvent conduire à des erreurs de jugement concernant les performances de direction d'un véhicule, affectant à la fois la sécurité et la conformité.
Se conformer aux normes réglementaires et de qualité
Selon les normes nationales d'inspection des véhicules (par exemple, GB21861 en Chine), les testeurs de dérive latérale doivent être étalonnés périodiquement pour garantir que les valeurs de dérive mesurées se situent dans la plage d'erreur acceptable (généralement ±1 m/km ou ±0,5 m/km).
Vérifier la linéarité et la stabilité du capteur
En comparant le déplacement physique affiché par l'indicateur à cadran avec la valeur de dérive affichée par le système, les utilisateurs peuvent déterminer si la sortie du capteur souffre d'une dérive du point zéro ou d'erreurs d'échelle.
Comment utiliser
1. Préparation
Nettoyez la surface du testeur de dérive latérale pour vous assurer que la plaque coulissante ou le rail se déplace librement.
Installez la plaque de dérive standard ou le bloc d'étalonnage sur le mécanisme à rouleaux du testeur.
Montez l'indicateur à cadran sur le bord de la plate-forme ou d'un support d'étalonnage, en vous assurant que la pointe de l'indicateur entre en contact avec le côté de la plaque coulissante avec une précharge appropriée (généralement inférieure à 0,1 mm).
2. Étapes d'étalonnage
Mise à zéro du cadran : Réglez l'indicateur à cadran sur zéro en alignant la pointe avec la plaque d'étalonnage sous une légère précharge.
Faites glisser la plaque : Poussez lentement la plaque de dérive pour simuler le mouvement d'une roue de véhicule passant sur le testeur (généralement ±10 mm de course).
Enregistrez le déplacement : Enregistrez simultanément la valeur de déplacement mécanique (en mm) affichée par le cadran et la valeur de dérive (en m/km) affichée sur le système du testeur de dérive latérale.
Convertir et comparer : Convertissez la lecture du cadran en une valeur de dérive (m/km) et comparez-la à la lecture du système pour calculer tout écart.
Ajuster si nécessaire : Si l'erreur dépasse la tolérance autorisée, réétalonnez la sortie du capteur, le facteur d'échelle du logiciel ou les paramètres du module de commande.
Remarques
L'indicateur à cadran doit être vérifié avec un bloc de jauge certifié ou par un organisme de métrologie accrédité avant utilisation (précision typique : 0,01 mm).
La plaque d'étalonnage doit se déplacer en douceur sans blocage ni frottement excessif pour garantir des résultats précis.
Un étalonnage régulier est recommandé tous les 6 à 12 mois, et les enregistrements d'étalonnage doivent être correctement documentés.
Un capteur de déplacement laser ou un comparateur numérique peut également être utilisé pour une contre-vérification si nécessaire.
Ensemble d'étalonnage recommandé
1 × Indicateur à cadran à levier (plage de 0 à 1 mm, résolution de 0,01 mm)
1 × Plaque de dérive d'étalonnage standard
1 × Support de montage ou bras d'étalonnage
1 × Feuille de registre d'étalonnage (modèle Excel)
FAQ
Q1. Quelles sont vos conditions d'emballage ?
R : Généralement, nous emballons nos marchandises dans une caisse en bois par ensemble
Q2. Quelles sont vos conditions de paiement ?
R : T/T 50 % comme acompte et 50 % avant la livraison. Nous vous montrerons les photos des produits et des emballages avant de payer le solde.
Q3. Quelles sont vos conditions de livraison ?
R : EXW, FOB
Q4. Qu'en est-il de votre délai de livraison ?
R : Généralement, il faut 10 ou 30 jours après réception de votre acompte. Le délai de livraison spécifique dépend des articles et de la quantité de votre commande.
Q5. Pouvez-vous produire selon les échantillons ?
R : Oui, nous pouvons produire selon vos échantillons ou vos dessins techniques. Nous pouvons construire les moules et les montages.
Q6. Quelle est votre politique d'échantillon ?
R : Nous pouvons fournir l'échantillon si nous avons des pièces prêtes en stock, mais les clients doivent payer le coût de l'échantillon et le coût du courrier.
Q7. Testez-vous toutes vos marchandises avant la livraison ?
R : Oui, nous avons un test à 100 % avant la livraison
Q8 : Comment faites-vous en sorte que notre entreprise ait une relation à long terme et de qualité ?
R : 1. Nous maintenons une bonne qualité et un prix compétitif pour garantir que nos clients en bénéficient ;
2. Nous respectons chaque client comme notre ami et nous faisons sincèrement des affaires et nous nous lions d'amitié avec eux, d'où qu'ils viennent.
