Étalonnage factice du poids Cartesykj pour testeur de suspension

Manomètre de poids Cartesykj pour l'étalonnage du testeur de suspension

Vue d'ensemble du produit

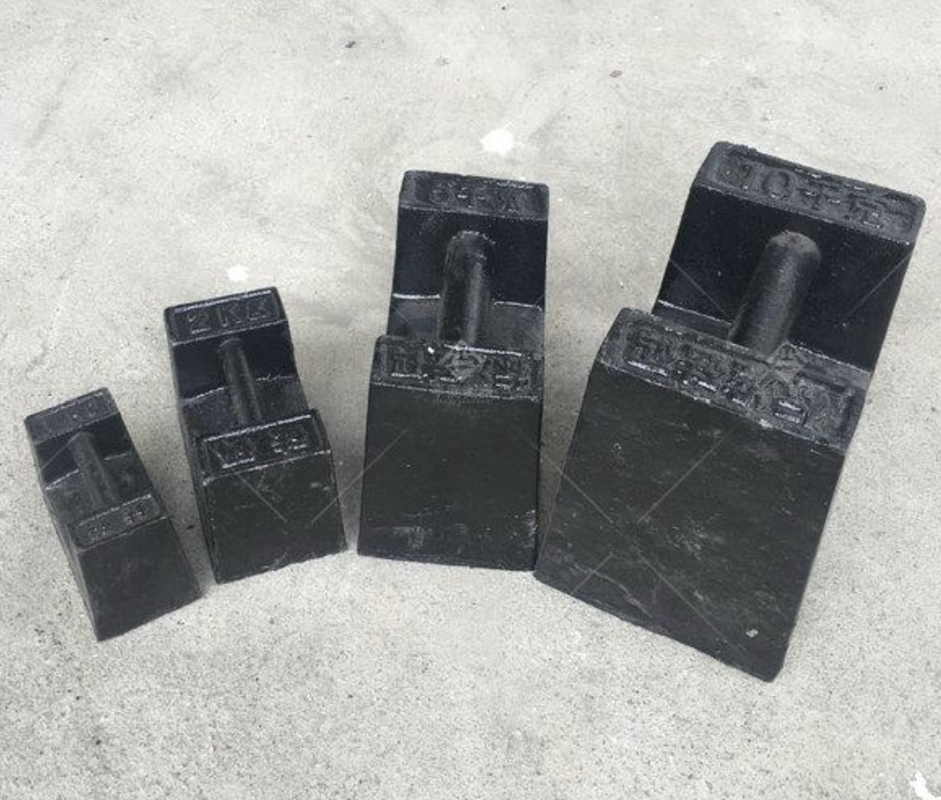

Le mannequin de poids est un dispositif de chargement standard spécialement conçu pour l'étalonnage des testeurs de performance des suspensions.Il est généralement constitué de blocs métalliques à haute densité avec un poids précis et une structure stable. This device simulates the actual vehicle weight distribution and provides a standardized vertical load when calibrating suspension testing systems (such as shock absorber testers or dynamic loading platforms).

Caractéristiques clés du mannequin de poids Cartesykj:

Une précision élevée (erreur typique < ± 1%)

Traitement de surface résistant à la corrosion

Configuration modulaire pour différentes simulations de charge sur les essieux (par exemple, blocs de 100 kg, 200 kg, 250 kg)

Équipé de poignées de manutention et de rainures de positionnement pour la sécurité et l'efficacité

Comment l' utiliser

1. Préparation

Assurez-vous que le testeur de suspension est à l'état zéro initial et que le mode d'étalonnage est prêt.

Débarrasser la zone d'essai des débris afin d'assurer un mouvement en douceur de la plateforme d'essai.

2Installez le mannequin de poids

Selon la configuration de charge simulée sur l'essieu du véhicule (par exemple, 600 kg sur l'essieu avant, 400 kg sur l'essieu arrière),placer le nombre correspondant de blocs de poids uniformément sur la zone désignée de la plateforme d'essai.

Assurez-vous que les mannequins sont symétriquement positionnés pour éviter le décalage de charge.

3Commencez le test.

Lancer le programme d'essai de suspension pour simuler la réponse de charge du véhicule.

Enregistrement des lectures du système telles que la force verticale, la réponse au déplacement ou le coefficient d'amortissement.

4. Comparer et calibrer

Comparer la puissance de sortie du système avec le poids appliqué réellement pour déterminer s'il existe un écart.

Si l'écart dépasse la tolérance autorisée, ajuster l'échelle du logiciel, les paramètres d'étalonnage du capteur ou les réglages de commande.

Pourquoi l'étalonnage est nécessaire

1. Assurer l'exactitude et la fiabilité des données

Les essais de performance des suspensions sont essentiels pour évaluer le confort et la sécurité du véhicule.Les systèmes non calibrés peuvent donner lieu à des jugements incorrects quant à l'état de la suspension et affecter les résultats de l'inspection finale..

2. Conformer aux normes nationales ou de l'industrie

Des normes telles que la norme GB/T 21291 de la Chine exigent que les équipements d'essai de suspension disposent d'un mécanisme d'étalonnage vérifié, avec des marges d'erreur acceptables (généralement inférieures à ±2%).

3Détectez la dérive des capteurs, la non-linéarité et le retard de réponse.

Le chargement avec un mannequin de poids permet aux utilisateurs de vérifier si la sortie du capteur correspond linéairement à la charge réelle et aide à vérifier la stabilité et la répétabilité du capteur.

4Préparer les rapports de certification ou d' inspection

Lors de l'inspection annuelle, des audits gouvernementaux ou de l'acceptation par le client, l'étalonnage du mannequin de poids fournit une preuve documentée de l'exactitude du système, renforçant la confiance du client et la crédibilité du produit.

Kit d'étalonnage recommandé

1 × Ensemble de mannequins de poids standard (par exemple, blocs modulaires de 100 kg ou 200 kg)

1 × Plateforme de positionnement pour l'alignement de la plateforme

1 × Manuel de procédure d'étalonnage

1 × Fiche d'enregistrement d'étalonnage (format Excel ou papier)

Optionnel: 1 × Balance numérique de haute précision (pour vérifier le poids)
